Multiparva 3.0 F 115

-
MODULACJA 1:8
-
CIśNIENIE MAKS. 6 BAR
-
GAZ ZIEMNY / LPG
-
SPRAWNOść 97,4%
-
KLASA ENERGETYCZNA
Multiparva 3.0 to nowoczesny kocioł kondensacyjny z bardzo wysoką sprawnością ogrzewania, wyposażony w niskoemisyjny modulowany palnik z mieszaniem wstępnym i wysokowydajny kondensacyjny wymiennik ciepła ze stali nierdzewnej.
Może być instalowany indywidualnie lub można łączyć do 6 modułów o tej samej mocy lub mieszanych, wykorzystując bezpośrednio elektronikę kotła. Multiparva 3.0 wykorzystuje zasadę kondensacji: dzięki innowacyjnemu wymiennikowi ze stali nierdzewnej - dedykowanemu tylko do kondensacji - jest w stanie odzyskać utajone ciepło zawarte w spalinach, osiągając wydajności, które należą do najwyższych w tej kategorii.
Może być montowany wewnątrz pomieszczenia kotłowni lub, dzięki specjalnej wersji Roof Top (brak takiej możliwości w Polsce), zamknięty w szafie na zewnątrz budynku lub na jego dachu, co jest niezwykle korzystnym rozwiązaniem w przypadku modernizacji istniejącej centrali grzewczej.
Kocioł Multiparva 3.0 może być instalowany indywidualnie w instalacjach służących tylko do ogrzewania (SR) lub instalacjach do ogrzewania z możliwością połączenia do osobnego bojlera (SV), dzięki połączeniu odpowiednich zestawów.
Może być montowany wewnątrz pomieszczenia kotłowni lub, dzięki specjalnej wersji Roof Top (brak takiej możliwości w Polsce), zamknięty w szafie na zewnątrz budynku lub na jego dachu, co jest niezwykle korzystnym rozwiązaniem w przypadku modernizacji istniejącej centrali grzewczej.

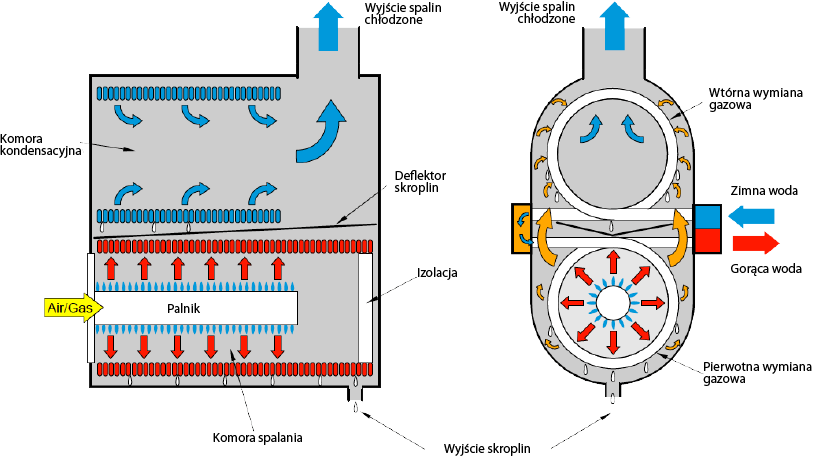

Nowy wymiennik Duopower
Dla mocy 95 kW model Duopower 8+4
Właściwości
- Składa się z dwóch nakładanych komór
- W całości ze stali nierdzewnej
- Maksymalne ciśnienie robocze 6bar
- Maksymalna strata ciśnienia od 4.2 do 4.5 m H2O


Schemat działania

- 1. Wymiennik
- 2. Palnik
- 3. Elektrody
- 4. Karta elektroniczna
- 5. Wyświetlacz
- 6. Zawór gazu
- 7. Wentylator
- 8. Pompa cyrkulacyjna
- 9. Przetwornik ciśnienia
- 10. Zawór bezpieczeństwa (5,4 bar)
- 11. Naczynie wzbiorcze
- 12. Czujnik spalin
- 13. Termostat bezpieczeństwa
- 14. Czujnik zasilania
- 15. Czujnik powrotu
- 16. Czujnik korpusu
- 17. Bezpiecznik termiczny
- 18. Syfonowy przełącznik ciśnienia (wszystkie modele) Presostat APS (M158HE.115/F & M158HE.150/F)
Schematy działania

- 1. Naczynie wzbiorcze (tylko model /F)
- 2. Załącznik zdalny
- 3. Zawór odpowietrzający automatyczny
- 4. Wylot odpowietrzający
- 5. Czujnik NTC korpusu kotła
- 6. Termostat bezpieczeństwa
- 7. Pompa cyrkulacyjna modulująca (tylko model/F)
- 8. Rura zasilania ogrzewania
- 9. Czujnik NTC zasilania ogrzewania
- 10. Czujnik gazu
- 11. Wejście gazu
- 12. Syfon odpływowy skroplin
- 13. Rura odprowadzająca skropliny
- 14. Zawór spustowy kotła
- 15. Spust zaworu bezpieczeństwa
- 16. Rura powrotu ogrzewania
- 17. Przetwornik ciśnienia
- 18. Zawór bezpieczeństwa niekwalifikowany (tylko model/F)
- 19. Czujnik NTC powrotu ogrzewania
- 20. Manometr
- 21. Wentylator
- 22. Palnik
- 23. Kanał wlotu powietrza wraz z tłumikiem
- 24. Elektroda wykrywania płomienia
- 25. Termostat komory spalania
- 26. Elektroda zapłonu
- 27. Wymiennik pierwotny skropliny
- 28. Czujnik spalin
- 29. Przyłącze kanału odprowadzania spalin
- 30. Syfonowy przełącznik ciśnienia
- 31. Presostat powietrza (APS)
(tylko M158HE.115/F & M158HE.150/F) - 32. Bezpiecznik termiczny tylny
Wymiary i przyłącza
- MI Zasilanie instalacji (1”1/4 M)
- RI Powrót instalacji (1”1/4 M)
- SD SD Odpływ syfonu skroplin (ø 25 mm)
- SV SV Odpływ zaworu bezpieczeństwa
- SCSC Odpływ kotła

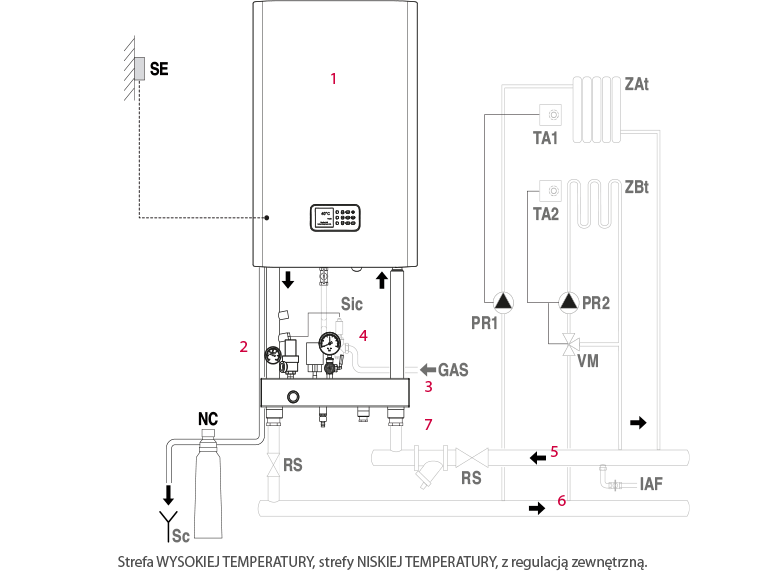

Konfiguracje tylko dla ogrzewania (SR)
Zestaw SR składa się z separatora hydraulicznego, służącego do połączenia kotła z instalacją oraz jednostki zabezpieczeń INAIL zgodnej z wymogami zbioru „R”. Dostępny jest również w wersji do osobnej instalacji z wymiennikiem ciepła i jednostką zabezpieczeń INAIL, jako alternatywa do zestawu SR.


- 1. Kocioł
- 2. Moduł zabezpieczeń INAIL
- 3. Separator hydrauliczny (*)
- 4. Zawór odcinający paliwo
- 5. Kolektor powrotu z instalacji
- 6. Kolektor zasilania instalacji
- 7. Filtr dekantacyjny
- SE Czujnik zewnętrzny (*)
- NC Neutralizator skroplin (*)
- Sc Odpływ
- RS Zawór odłączający instalację
- ZAt Strefa wysokiej temperatury
- ZBt Strefa niskiej temperatury
- TA1 Termostat pomieszczenia strefy wysokiej temperatury
- TA2 Termostat pomieszczenia strefy niskiej temperatury
- PR1 Pompa instalacji wysokiej temperatury
- PR2 Pompa instalacji niskiej temperatury
- VM Zawór mieszający systemu niskotemperaturowego
- Sic Czujnik odcinania paliwa
- GAS Zasilanie paliwem
- IAF Wejście zimnej wody
Konfiguracje ogrzewanie + ciepła woda użytkowa
Zestaw SR składa się z separatora hydraulicznego, służącego do połączenia kotła z instalacją oraz jednostki zabezpieczeń INAIL zgodnej z obowiązującymi przepisami. Ponadto posiada pompę cyrkulacyjną do napełniania ewentualnego bojlera.


- 1. Kocioł
- 2. Moduł zabezpieczeń INAIL
- 3. Separator hydrauliczny (*)
- 4. Pompa wężownicy bojlera (*)
- 5. Zawór odcinający paliwo
- 6. Bojler zdalny (**) (sterowany bezpośrednio z kotła za pomocą zaworu trójdrożnego)
- 7. Kolektor powrotu z instalacji
- 8. Kolektor zasilania instalacji
- 9. Filtr dekantacyjny
- SE Czujnik zewnętrzny (*)
- NC Neutralizator skroplin (*)
- SB Czujnik bojlera (*)
- Sc Odpływ
- RS Zawór odłącznika instalacji
- ZAt Strefa wysokiej temperatury
- ZBt Strefa niskiej temperatury
- TA1 Termostat pomieszczenia strefy wysokiej temperatury
- TA2 Termostat pomieszczenia strefy niskiej temperatury
- PR1 Pompa instalacji wysokiej temperatury
- PR2 Pompa instalacji niskiej temperatury
- VM Zawór mieszający systemu niskotemperaturowego
- Sic Czujnik odcinania paliwa
- GAS Zasilanie paliwem
- IAF Wejście zimnej wody
- UAC Wyjście ciepłej wody
(*) Dostępny w ramach akcesoriów. (**) W tej konfiguracji zalecane jest zastosowanie bojlera z wężownicą o odpowiedniej wielkości..
Sterowanie zdalne MMI
Simple MMI to interfejs odbiornika (lub regulatora w pomieszczeniu) obsługiwanego zdalnie, posiadający protokół komunikacyjny OpenTherm®, który jest zaprojektowany tak, by można było za jego pomocą w pełni sterować kotłem (sterowanie zdalne) i obszarem, w którym jest on zainstalowany (chronotermostat z programowaniem tygodniowym).
Dzięki dwukierunkowej komunikacji z kotłem, moduł Simple MMI pozwala użytkownikowi sterować/ustawiać temperaturę wody grzewczej i ciepłej wody użytkowej bez konieczności wchodzenia do kotłowni.
Właściwości funkcjonalne
Simple MMI to zdalny pilot do kotłów z godzinowym programatorem tygodniowym.
Jego podstawowe właściwości to:
- Programator zegarowy tygodniowy
- Tryb działania automatyczny lub ręczny
- Włączanie/wyłączanie ogrzewania (grzejników) i ciepłej wody użytkowej
- Wyświetlanie godziny i temperatury środowiska
- Funkcja „Smart Shower”, która pozwala na ustawienie, na żądanym poziomie, temperatury wody użytkowej na ustalony wcześniej czas
- Wyświetlanie ustawień kotła
- Dwukierunkowa komunikacja z kotłem poprzez protokół OpenTherm®; klasyfikacja V zgodnie z europejskim Rozporządzeniem 811/013
Wyświetlanie informacji o instalacji
Każde naciśnięcie pokrętła K4 umożliwia cykliczne wyświetlanie następujących informacji o instalacji:
- Temperatura na zewnątrz pomieszczenia (zwyczajne wyświetlanie, tylko po podłączeniu odnośnego czujnika)
- Temperatura ustawiona dla wody w instalacji ogrzewania (przekręcić pokrętło K4, aby zmienić ustawioną wartość)
- Temperatura ustawiona dla ciepłej wody w instalacji cwu (przekręcić pokrętło K4, aby zmienić ustawiona wartość). To jest temperatura domyślna, kiedy funkcja „Smart Shower” nie jest aktywna
- Temperatura rzeczywista wody w instalacji ogrzewania (zwykłe wyświetlanie)
- Temperatura rzeczywista ciepłej wody w instalacji cwu (zwykłe wyświetlanie)
- Temperatura środowiska (zwykłe wyświetlanie)

Schematy typów instalacji
Schemat typu instalacji centralnego ogrzewania z pojedynczym kotłem, ogrzewanie z licznikiem, CWU przygotowywana przez kocioł + instalacja solarna cieplna.
- Bo Bojler z jedną wężownicą
- BoSol Bojler solarny z jedną wężownicą
- CDat Koncentrator danych
- CLF Licznik litrów W.Z.
- CoR Pilot sterowania zdalnego
- CR Pompa cyrkulacyjna instalacji ogrzewania
- CRS Pompa cyrkulacyjna instalacji recyrkulacji CWU
- CS Kolektor solarny
- CtA Chronotermostat środowiska
- D Wyłącznik
- GI Jednostka zabezpieczeń INAIL
- Gen Urządzenie grzewcze na paliwo gazowe
- MC Moduł zliczania ogrzewania, CWU i W.Z.
- MCC Ciepłomierz centralny
- NC Pasywator wody kwaśnej
- SB Czujnik bojlera
- SC Spust skroplin
- SE Czujnik zewnętrzny
- SP Czujnik panelowy
- UG Jednostka sterowania elektroniką i zespołem hydraulicznym
- VDe Zawór przełączający trójdrożny
- VDeS Zawór przełączający cwu trójdrożny
- VER Naczynie wzbiorcze ogrzewania
- VES Naczynie wzbiorcze cwu
- VESol Naczynie wzbiorcze solarne
- VIC Zawór odcinający paliwo
- VMix Zawór mieszający cwu
- VS Zawór bezpieczeństwa
- VSB Zawór bezpieczeństwa bojlera
