Adatta Monoblocco 20 XL Pompa di calore aria/acqua
-
COP 4,55
-
PU 19,03 kW - PA 3,74 kW
-
ACS FINO A 55ºC
-
RISCALDAMENTO 55°C
-
RANGE LAVORO -22°C / +45°C
-
CLASSE ENERGETICA A 35°C
-
CLASSE ENERGETICA A 55°C
Pompa di calore a 2 tubi con scambiatore lato impianto, in grado di produrre acqua calda o acqua fredda per soddisfare, a seconda delle stagioni, le esigenze di riscaldamento, raffreddamento dell’edificio e produzione di ACS.
Detrazione fiscale
Questa tipologia di prodotto usufruisce della detrazione fiscale secondo la normativa vigente.
N.B.: il servizio di primo avviamento della pompa di calore è obbligatorio e deve essere eseguito esclusivamente da un Centro Assistenza Autorizzato BSG; in caso contrario, la garanzia convenzionale di 24 mesi non potrà essere attivata, restando valida solo quella legale di 12 mesi.

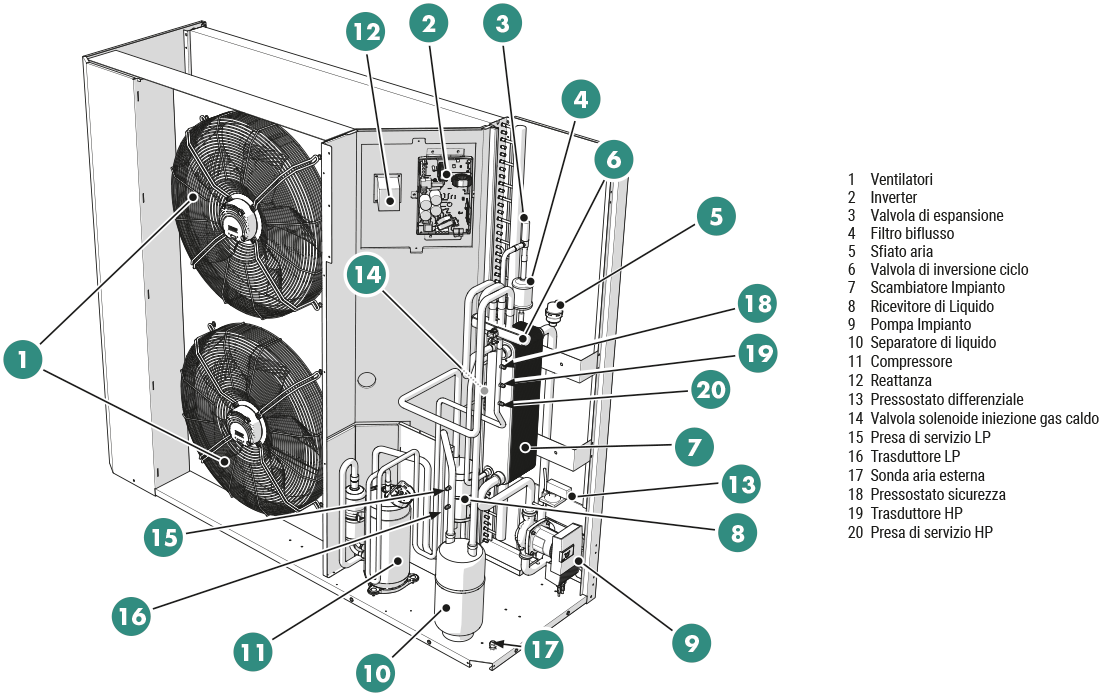

Componenti principali
I vantaggi
- Valvola di espansione elettronica (adatta a tutte le situazioni di lavoro)
- Unità con potenza modulare grazie alle tecnologie inverter
- Gestione climatica inclusa con sonda esterna
- Superficie di scambio maggiorata
- Ideali per sistemi ibridi
Dove installarla?
- Adatta per le nuove costruzioni ad alta efficienza energetica
- Adatta per ambienti rigidi come montagna e produzioni in alta T fino a 50°
- Adatta dove non vi è la possibilità di trasportare GAS
- Adatta per applicazioni con sistemi radianti, fancoil, termoventilanti e UTA
Pannello di comando
- Indicazione luminosa presenza di stati di allarme
- Pagina di programmazione e consultazione parametri
- Display retroilluminato per visualizzazione informazioni
Dimensionali

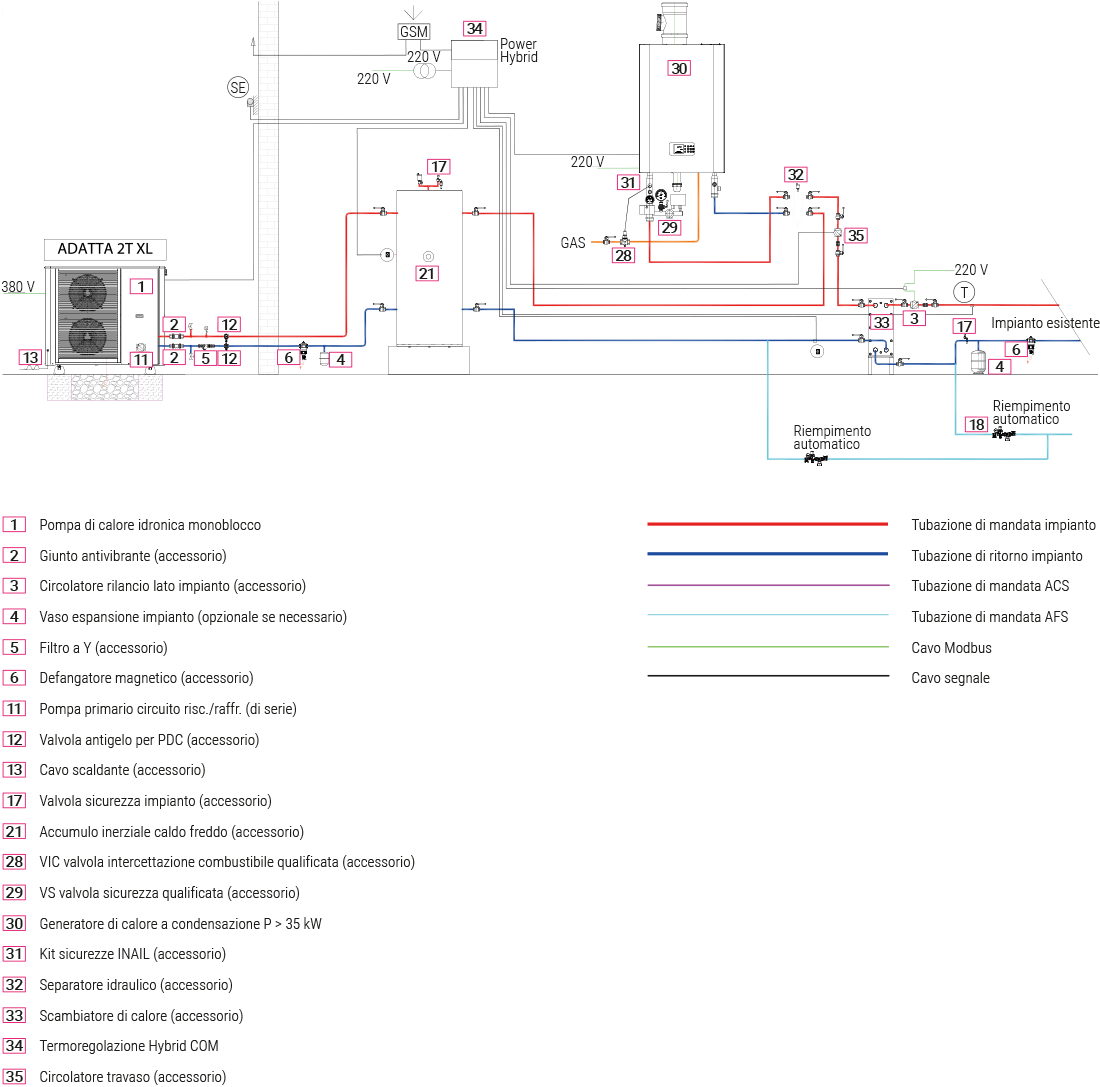

Schema idraulico
Dati Tecnici
| Parametro | Unità | Valore | ||
|---|---|---|---|---|
| CLASSE DI EFFICIENZA ENERGETICA | ||||
|
||||
| RISCALDAMENTO | ||||
| FUNZIONAMENTO INVERNALE A7/W35 | ||||
| Potenza termica (3) | 100% kW | 19,03 | ||
| Potenza termica (3) | 66% kW | 11,92 | ||
| Potenza termica (3) | 33% kW | 5,77 | ||
| Potenza assorbita compressore (3) | 100% kW | 3,74 | ||
| Potenza assorbita (3) | kW | 4,18 | ||
| COP totale (3) | 4,55 | |||
| Lato impianto | ||||
| Portata acqua impianto | m³/h | 3,27 | ||
| Prevalenza utile | mca | 4,30 | ||
| Potenza assorbita pompa | kW | 0,13 | ||
| FUNZIONAMENTO INVERNALE A7/W45 | ||||
| Potenza termica (4) | 100% kW | 18,39 | ||
| Potenza termica (4) | 66% kW | 11,52 | ||
| Potenza termica (4) | 33% kW | 5,58 | ||
| Potenza assorbita compressore (4) | 100% kW | 4,55 | ||
| Potenza assorbita (4) | kW | 4,99 | ||
| COP totale (4) | 3,69 | |||
| Lato impianto | ||||
| Portata acqua impianto | m³/h | 3,16 | ||
| Prevalenza utile | mca | 5,30 | ||
| FUNZIONAMENTO INVERNALE A7/W50 | ||||
| Potenza termica | kW | 18,05 | ||
| Portata acqua impianto | m³/h | 3,10 | ||
| Prevalenza utile | mca | 3,00 | ||
| RAFFREDDAMENTO | ||||
| FUNZIONAMENTO ESTIVO A35/W18 | ||||
| Potenza frigorifera (5) | 100% kW | 24,15 | ||
| Potenza frigorifera (5) | 66% kW | 15,24 | ||
| Potenza frigorifera (5) | 33% kW | 7,58 | ||
| Potenza assorbita compressore (5) | 100% kW | 4,14 | ||
| Potenza assorbita (5) | kW | 4,58 | ||
| EER totale (5) | 5,28 | |||
| Lato impianto | ||||
| Portata acqua impianto | m³/h | 4,15 | ||
| Prevalenza utile | mca | 3,80 | ||
| FUNZIONAMENTO ESTIVO A35/W7 | ||||
| Potenza frigorifera (6) | 100% kW | 16,89 | ||
| Potenza frigorifera (6) | 66% kW | 10,65 | ||
| Potenza frigorifera (6) | 33% kW | 5,28 | ||
| Potenza assorbita compressore (6) | 100% kW | 4,20 | ||
| Potenza assorbita (6) | kW | 4,64 | ||
| EER totale (6) | 3,64 | |||
| Lato impianto | ||||
| Portata acqua impianto | m³/h | 2,91 | ||
| Prevalenza utile impianto | mca | 6,00 | ||
| DATI MACCHINA | ||||
| Tipo compressore | Twin Rotary | |||
| Numero compressori | n° | 1 | ||
| Refrigerante tipo | R410a | |||
| Refrigerante carica | Kg | 5,2 | ||
| Ventilatori | n° | 1 | ||
| Portata aria | m³/h | 8700 | ||
| Prevalenza utile | Pa | 10,00 | ||
| Potenza assorbita | kW | 0,30 | ||
| Alimentazione elettrica | V/Ph/Hz | 400-3-50 | ||
| Diametri attacchi gas DHW - U.I. | inches | - | ||
| Diametri attacchi idraulici DHW - U.I. | inches | - | ||
| Diametri attacchi idraulici MB - 2T | inches | 2 x 1”1/4 | ||
| Pressione sonora a 1 m | dB(A) | 63 | ||
| Dimensioni MB | L x H x P | 1537 x 1290 x 546 | ||
| Peso MB | Kg | 240 | ||
Efficienza energetica:
(1) Riscaldamento d’ambiente a media temperatura (55°C) in condizioni climatiche “average”
(2) Riscaldamento d’ambiente a bassa temperatura (35°C) in condizioni climatiche “average”
Prestazioni riferite alle seguenti condizioni:
(3) Riscaldamento: temperatura aria esterna 7°C b.s. 6°C b.u.; temp.acqua ing./usc. 30/35°C
(4) Riscaldamento: temperatura aria esterna 7°C b.s. 6°C b.u.; temp.acqua ing./usc. 40/45°C
(5) Raffreddamento: temperatura aria esterna 35°C; temperatura acqua ing./usc. 23/18°C
(6) Raffreddamento: temperatura aria esterna 35°C; temperatura acqua ing./usc. 12/7°C
| Codici prodotto | |
|---|---|
| Nome modello | Adatta 20XL Mono 2T 400V |
| Codice prodotto | 104460011000 |
| Codice per avviamento pompa di calore | 671000000000 |
