Adatta 15 Monoblocco 4T Monofase Pompa di calore aria/acqua
-
COP 4,80
-
PU 14,87 kW - PA 3,27 kW
-
ACS FINO A 70ºC
-
RISCALDAMENTO 55°C
-
RANGE LAVORO -22°C / +45°C
-
CLASSE ENERGETICA A 35°C
-
CLASSE ENERGETICA A 55°C
Le unità a pompa di calore Adatta Monoblocco 4T sono particolarmente adatte per applicazioni con sistemi di riscaldamento a pannelli radianti o per applicazioni a bassa temperatura quali fancoil, termoventilanti e UTA opportunamente dimensionati per temperature di mandata di 50°C. Tutte le versioni sono equipaggiate con ventilatori assiali EC ad elevata silenziosità e con compressori Twin Rotary inverter che permettono la gestione completa della potenza di ogni suo singolo componente. Infatti, compressore, ventilatore e circolatori, sono modulati istante per istante da una centralina programmata con logica di controllo, sviluppata internamente. La centralina, pensata per essere immediatamente fruibile ed intuitiva, permette all’unità di essere inserita in moltissime configurazioni d’impianto.
Detrazione fiscale
Questa tipologia di prodotto usufruisce della detrazione fiscale secondo la normativa vigente.
N.B.: il servizio di primo avviamento della pompa di calore è obbligatorio e deve essere eseguito esclusivamente da un Centro Assistenza Autorizzato BSG; in caso contrario, la garanzia convenzionale di 24 mesi non potrà essere attivata, restando valida solo quella legale di 12 mesi.
Componenti principali
Specifiche
Pompa di calore a 4 tubi con scambiatore lato impianto, in grado di produrre acqua calda o acqua fredda per soddisfare, a seconda delle stagioni, le esigenze di riscaldamento, raffreddamento dell’edificio e produzione di ACS in contemporaneo senza inversione di ciclo.
I vantaggi
- Valvola di espansione elettronica (adatta a tutte le situazioni di lavoro)
- Recupero del calore in ACS contemporaneo al riscaldamento/raffreddamento
- Unità con potenza modulare grazie alle tecnologie inverter
- Gestione climatica inclusa con sonda esterna
- Superficie di scambio maggiorata
Dove installarla?
- Adatta per le nuove costruzioni ad alta efficienza energetica
- Adatta per ambienti rigidi come montagna e produzioni in alta T fino a 50°
- Adatta dove non vi è la possibilità di trasportare GAS
- Adatta per applicazioni con sistemi radianti, fancoil, termoventilanti e UTA

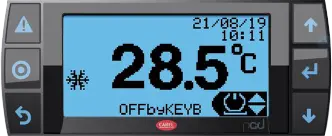

Pannello di comando
- Indicazione luminosa presenza di stati di allarme
- Pagina di programmazione e consultazione parametri
- Display retroilluminato per visualizzazione informazioni
Dimensionali
Schema idraulico
Dati Tecnici
| Parametro | Unità | Valore | ||
|---|---|---|---|---|
| CLASSE DI EFFICIENZA ENERGETICA | ||||
|
||||
| RISCALDAMENTO | ||||
| FUNZIONAMENTO INVERNALE A7/W35 | ||||
| Potenza termica | 100% kW | 14,87 | ||
| Potenza termica | 66% kW | 9,77 | ||
| Potenza termica | 33% kW | 4,67 | ||
| Potenza assorbita compressore | 100% kW | 2,93 | ||
| Potenza assorbita | kW | 3,27 | ||
| COP totale | 4,80 | |||
| Lato impianto | ||||
| Portata acqua impianto | m³/h | 2,56 | ||
| Prevalenza utile | mca | 4,60 | ||
| Potenza assorbita pompa | kW | 0,13 | ||
| Lato sanitario | ||||
| Potenza termica | kW | 13,9 | ||
| Portata acqua impianto | m³/h | 2,39 | ||
| Prevalenza utile | mca | 4,5 | ||
| FUNZIONAMENTO INVERNALE A7/W45 | ||||
| Potenza termica | 100% kW | 14,27 | ||
| Potenza termica | 66% kW | 9,41 | ||
| Potenza termica | 33% kW | 4,54 | ||
| Potenza assorbita compressore | 100% kW | 3,60 | ||
| Potenza assorbita | kW | 3,94 | ||
| COP totale | 3,62 | |||
| Lato impianto | ||||
| Portata acqua impianto | m³/h | 2,45 | ||
| Prevalenza utile | mca | 5,60 | ||
| RAFFREDDAMENTO | ||||
| FUNZIONAMENTO ESTIVO A35/W18 | ||||
| Potenza frigorifera | 100% kW | 18,61 | ||
| Potenza frigorifera | 66% kW | 12,16 | ||
| Potenza frigorifera | 33% kW | 5,70 | ||
| Potenza assorbita compressore | 100% kW | 3,31 | ||
| Potenza assorbita | kW | 3,65 | ||
| EER totale | 5,10 | |||
| Lato impianto | ||||
| Portata acqua impianto | m³/h | 3,20 | ||
| Prevalenza utile | mca | 4,00 | ||
| FUNZIONAMENTO ESTIVO A35/W7 | ||||
| Potenza frigorifera | 100% kW | 12,83 | ||
| Potenza frigorifera | 66% kW | 8,45 | ||
| Potenza frigorifera | 33% kW | 4,07 | ||
| Potenza assorbita compressore | 100% kW | 3,29 | ||
| Potenza assorbita | kW | 3,63 | ||
| EER totale | 3,53 | |||
| Lato impianto | ||||
| Portata acqua impianto | m³/h | 2,21 | ||
| Prevalenza utile impianto | mca | 4,70 | ||
| DATI MACCHINA | ||||
| Tipo compressore | Twin Rotary | |||
| Numero compressori | n° | 1 | ||
| Refrigerante tipo | R410a | |||
| Refrigerante carica | Kg | 5,0 | ||
| Ventilatori | n° | 1 | ||
| Portata aria | m³/h | 7800 | ||
| Prevalenza utile | Pa | 25,50 | ||
| Potenza assorbita | kW | 0,20 | ||
| Alimentazione elettrica | V/Ph/Hz | 230-1-50 opt | ||
| Diametri attacchi idraulici | inches | 4 x 1"1/4 | ||
| Potenza sonora secondo EN 12102 | dB(A) | 54 | ||
| Potenza sonora | dB(A) | 69 | ||
| Pressione sonora a 10m | dB(A) | 39 | ||
| Dimensioni | L x H x P | 1537 x 1290 x 546 | ||
| Peso | Kg | 240 | ||
Efficienza energetica:
(1) Riscaldamento d’ambiente a media temperatura (55°C) in condizioni climatiche “average”
(2) Riscaldamento d’ambiente a bassa temperatura (35°C) in condizioni climatiche “average”
Prestazioni riferite alle seguenti condizioni:
(3) Riscaldamento: temperatura aria esterna 7°C b.s. 6°C b.u.; temp.acqua ing./usc. 30/35°C
(4) Riscaldamento: temperatura aria esterna 7°C b.s. 6°C b.u.; temp.acqua ing./usc. 40/45°C
(5) Raffreddamento: temperatura aria esterna 35°C; temperatura acqua ing./usc. 23/18°C
(6) Raffreddamento: temperatura aria esterna 35°C; temperatura acqua ing./usc. 12/7°C
| Codici prodotto | |
|---|---|
| Nome modello | Adatta 15 Mono 4T |
| Codice prodotto | 104460022000 |
| Codice per avviamento pompa di calore | 671000000000 |
