Caldaia atmosferica a camera aperta per collegamento in canne fumarie collettive ramificate (CCR) Basica DGT NOx 28A

MODULAZIONE 1:4
28 kW
ACQUA RISCALDAMENTO
ACQUA SANITARIA
16,1 L / min (ACS)
METANO / GPL
CLASSE ENERGETICA

Dati Tecnici Documentazione Richiedi info

Basica DGT NOx è la gamma di caldaie studiata per venire incontro alle esigenze abitative che richiedono prodotti affidabili, compatti e dalle prestazioni elevate.

La gamma Basica DGT NOx comprende caldaie a camera aperta con potenze di 24 kW e 28 kW.
La serie Basica DGT NOx è adatta per il riscaldamento e la produzione di acqua calda sanitaria.

Basica DGT NOx ha dimensioni molto compatte di 700 X 400 X 325 che la rendono facilmente collocabile in qualsiasi ambiente.

Possibilità di riutilizzo di canne fumarie esistenti: in alcuni edifici con canne fumarie ramificate preesistenti e conformi, è possibile installare una caldaia a tiraggio naturale, evitando interventi strutturali più invasivi.

Caratteristiche principali

Alti rendimenti
Scambiatore primario in rame, lamellare ad alta circolazione
Bruciatore basso NOx raffreddato ad acqua
Scambiatore sanitario a piastre in acciaio INOX
Pompa ad alta efficienza con basso consumo energetico
Integrazione a sistemi solari BIASI mediante kit solare
Pannello comandi digitale con display
Regolazione della pressione di accensione
Regolazione della frequenza di riaccensione
Gestione della post-circolazione della pompa ad alta efficienza
Visualizzazione diagnostica guasti e stato di blocco
Sicurezza antigelo di caldaia
Smaltimento inerzia termica circuito primario

Gruppo idraulico

Valvola a 3 vie motorizzata
By-pass automatico integrato: consente alla caldaia di adattarsi alle esigenze dei moderni impianti di riscaldamento
Pressostato riscaldamento assoluto: garantisce la protezione della caldaia in caso di mancanza d’acqua o di circolazione
Flussimetro sanitario
Rubinetto di riempimento facilmente accessibile
Rubinetto di scarico

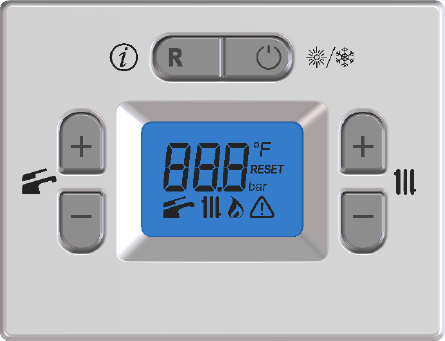

Funzionalità del pannello comandi

Selettore estate/inverno/off
Regolatore temperatura riscaldamento
Regolatore temperatura sanitario
Lettura analogica della pressione (si legge sul manometro sotto la caldaia)
Visualizzazione temperatura sanitaria e riscaldamento da display
Visualizzazione diagnostica guasti, stato di blocco e storico guasti

Il display opera secondo le modalità:

INFO
Informazioni disponibili sullo stato di funzionamento e storico errori
PROGRAMMAZIONE LIBERO
Parametri programmabili per adeguamento generatore/impianto e SET Utente
PROGRAMMAZIONE INSTALLATORE
Parametri generatore
PROGRAMMAZIONE ASSISTENZA
Parametri Centri Assistenza Autorizzati

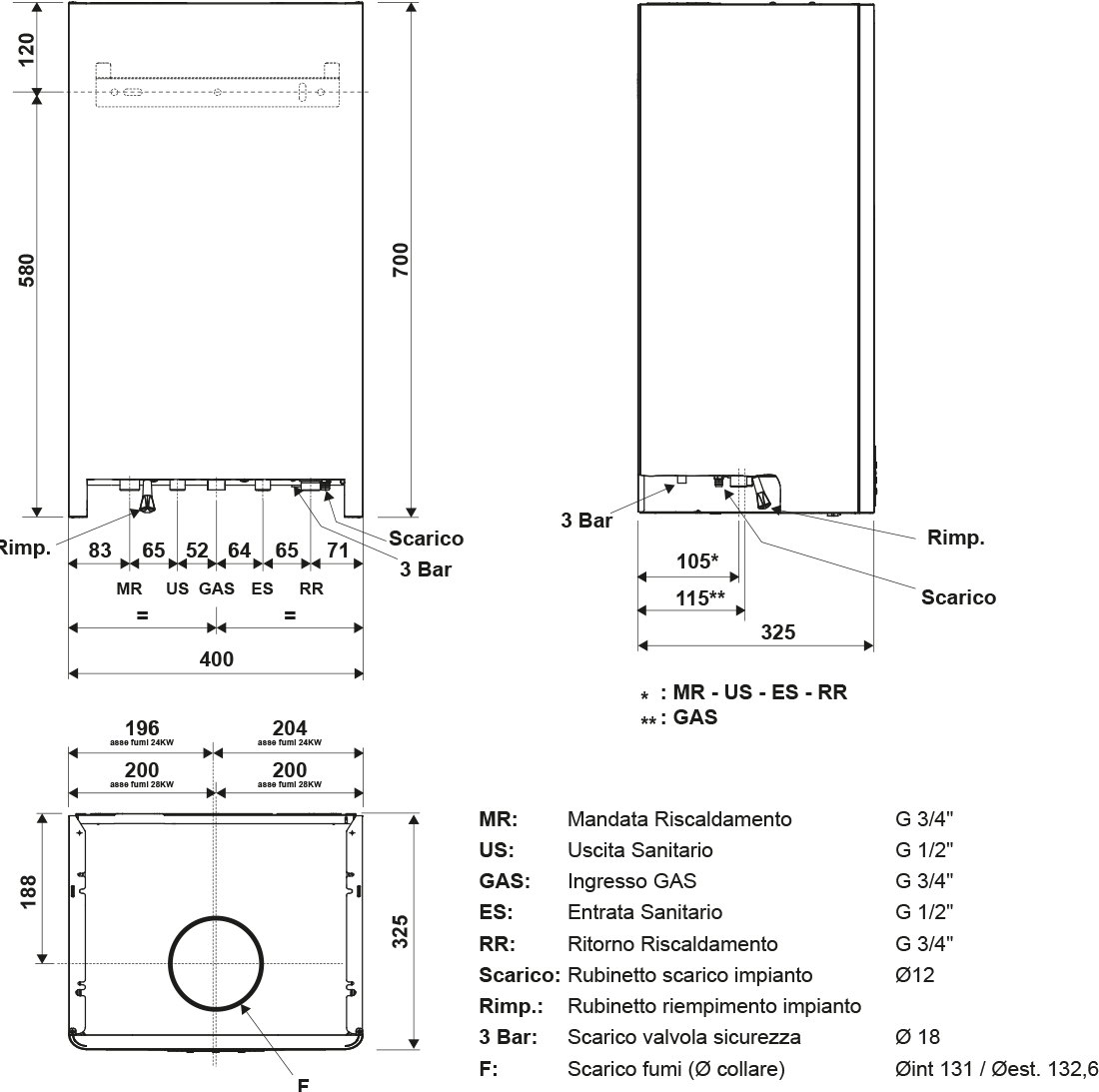

Dimensionali

dimensionali

Dati Tecnici


Classe di efficienza energetica riscaldamento
Classe di efficienza energetica sanitario
Classe di efficienza energetica riscaldamento		C
Classe di efficienza energetica sanitario		B
Profilo di carico sanitario		XL
Portata termica nominale riscaldamento/sanitario	kW	30,7
Portata termica minima riscaldamento/sanitario	kW	9,2
Potenza utile massima riscaldamento/sanitario 60°/80°C	kW	28,1
Potenza utile minima riscaldamento/sanitario 60°/80°C	kW	8,2
Rendim. nom. 60°/80°C	%	91,5
Rendim. min. 60°/80°C	%	88,7
Rendim. al 30 % del carico	%	93,0
Rendimento energetico		★★
Perdite termiche al camino con bruciatore in funzione	Pf (%)	6,6
Perdite termiche al camino con bruciatore spento ΔT 50°C	Pfbs (%)	0,2
Perdite termiche verso l’ambiente attraverso l’involucro con bruciatore in funzione	Pd (%)	1,9
Classe NOx	n°	6
NOx ponderato [Hs]	mg/kWh	50
Temperatura minima/massima riscaldamento	°C	50 / 80
Pressione minima/massima riscaldamento	bar	0,3 / 3
Prevalenza disponibile riscaldamento (a 1000 l/h)	mbar	290
Capacità del vaso espansione	l	8
Temperatura minima/massima sanitario	°C	30 / 60
Pressione minima/massima sanitario	bar	0,3 / 10
Portata massima (ΔT=25 K) / (ΔT=35 K)	l/min	16,1 / 11,5
Portata sanitari specifica (ΔT=30 K)	l/min	13,6
Tensione/Potenza alla portata termica nominale	V~/ W	230 / 56
Potenza alla portata termica minima	W	10
Potenza a riposo (stand-by)	W	4,0
Grado di protezione	n°	IPX4D
Temperatura dei fumi minima/massima	°C	78 / 125
Portata massica fumi minima/massima	kg/s	0,0043 / 0,0143
Portata massica aria minima/massima	kg/s	0,0041 / 0,0137
Altezza x Larghezza x Profondità	mm	700 X 400 X 325
Peso	kg	27,1
Contenuto d’acqua della caldaia	l	1,1

(1) Con temperature dell’acqua in ritorno che non consentono la condensazione.
(2) Con temperature dell’acqua in ritorno che consentono la condensazione.
(3) Con scarico fumi coassiale 60/100 L 0,9 m e gas METANO G20.
(4) Alla potenza utile minima.
(5) Riferito norma EN 625.
(6) Valori riferiti alle prove con scarico sdoppiato 80 mm da 1 + 1 e gas Metano G20.
(7) Per il corretto funzionamento e la manutenzione del prodotto, è necessario prevedere uno spazio aggiuntivo rispetto alle sue dimensioni, come indicato nel manuale di installazione.
